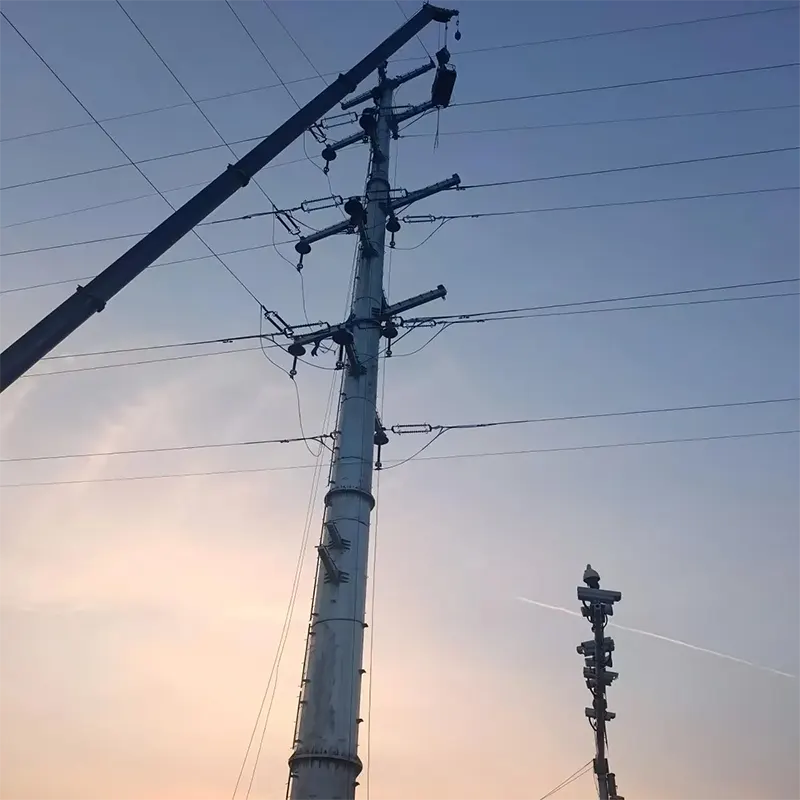

220kV elektros perdavimo vamzdžių bokštas

220 kV elektros perdavimo vamzdžių bokštas pakeičia kampinių plieninių elementų atviras groteles tuščiaviduriu, kūginiu daugiakampiu plieniniu velenu – dažniausiai 12 arba 16 pusių, suformuotu plieninę plokštę sulenkus į kūgį ir suvirinant išilginę siūlę. Rezultatas – konstrukcija, kuri yra žymiai plonesnė ir vizualiai lengvesnė nei tokios pat talpos grotelių bokštas.

Kodėl tai svarbu? Kadangi žemė yra brangiausias bet kurios perdavimo linijos komponentas. 220kV elektros perdavimo vamzdžių bokštui reikalingas 6–9 metrų kvadratinis pagrindas; tokios pat įtampos vamzdžių bokštui reikia vos didesnio pamato už pačią šachtą. Ten, kur yra siaura pirmenybė, brangi žemė arba bendruomenės, jų nuomone, prieštarauja „elektros stulpams“ – vamzdžių bokštas yra konstrukcija, kuri išlaiko projektus.

Perdavimo vamzdžio bokšto konstrukcija ir medžiagos

Velenas pagamintas iš karšto valcavimo plieno plokštės (Q345 / Q355), išlenktos į kūginį daugiakampį ir suvirintos povandeniniu lankiniu suvirinimu išilgai siūlės. Sekcijos sujungiamos su slydimo movomis arba flanšinėmis jungtimis, o skersiniais varžtais ant veleno viršuje.

Veleno plokštė: Q345 / Q355, 6–30 mm storis, priklausomai nuo aukščio ir apkrovos

Sekcijos jungtis: vidinė slydimo jungtis (įvorė) arba varžtais prisukami flanšo žiedai

Kryžminės svirtys: grotelės arba vamzdinės, vienos arba dvigubos grandinės konfigūracijos

Pagrindas: varžtais pritvirtinta pagrindo plokštė ant inkaro varžtų arba tiesiogiai įmontuotas velenas

Apdaila: karštai cinkuota pagal ISO 1461, mažiausiai 85 µm

Aukštis: 25m – 60m standartinis; pagal pageidavimą galimi aukštesni dizainai

Pagrindinis vamzdžių bokšto privalumas yra jo sukimo standumas. Grotelių bokštas nesisuka per tvirtinimo tinklą; uždaras daugiakampis velenas iš prigimties atsparus sukimui, todėl vamzdžių bokštai taip grakščiai susidoroja su nesubalansuota laidininko apkrova ir dideliais kampiniais posūkiais.

Pagrindinės savybės ir privalumai

Žemės pėdsakas sumažinamas iki 70 proc.

220 kV elektros perdavimo vamzdžių bokštui reikia maždaug trečdalio lygiaverčio grotelių bokšto pamatų ploto. 50 km linijoje šis skirtumas gali sutaupyti tūkstančius kvadratinių metrų kompensuojamos žemės – dažnai tai skiriasi nuo projekto patvirtinimo ir aklavietės.

Kaimynystėje draugiškas profilis

Lieknas velenas vizualiai skaitomas kaip „stulpas“, o ne „pilonas“. Bendruomenės ir planavimo institucijos daug lengviau priima vamzdžių bokštus prie kelių, per priemiesčius ir netoli gyvenamųjų zonų. Keletas mūsų miesto projektų buvo patvirtinti būtent todėl, kad linijos specifikacijos reikalavo vamzdžių bokštų.

Aukščiausia sukimo jėga

Uždara daugiakampė sekcija suteikia velenui didelį atsparumą sukimosi apkrovoms. Dėl to vamzdžių bokštai idealiai tinka kampo ir gnybtų padėtyse, kur nesubalansuotas laidininko įtempimas įtemptų grotelių struktūrą.

Greitesnė pastatymas, mažiau darbo vietoje

Mažiau narių reiškia greitesnį surinkimą: dvigrandės 220 kV elektros perdavimo vamzdžių bokštą nedidelė brigada su vienu kranu gali pastatyti per 1–2 dienas, o grotelių bokštą – per 3–5 dienas. Mažiau darbo vietoje, mažiau kranų, mažiau oro sąlygų.

Švarus, mažai priežiūros reikalaujantis dizainas

Jei nėra tvirtinimo tinklo, nėra vietos paukščiams perėti, sumažėja laipiojimo pavojų ir bus lengviau ateityje. Cinkuotas veleno paviršius yra lygus ir savaime nutekantis, efektyviai išleidžia vandenį ir nešvarumus.

Gaminio specifikacijos

Tipinės programos

Kaip 220 kV elektros perdavimo vamzdžių bokštų gamintojas ir tiekėjas, „MTtower“ tiekia šiuos bokštus dideliais kiekiais pagal gamykloje nustatytas tiesiogines kainas:

220 kV linijos per žemės ūkio paskirties žemę, kur pėdsakų kompensavimas yra didelė kaina

Miesto ir priemiesčio koridoriai su apribota pirmumo teise

Greitkelių ir geležinkelių gretimos trasos, kur svarbi estetika

Pastotės įėjimo ir išėjimo konstrukcijos (galinių vamzdžių bokštai)

Vėjo jėgainių ir fotoelektrinių 220kV surinkimo ir eksporto linijos

Esamų 110 kV koridorių atnaujinimas iki 220 kV neplečiant pirmumo teisės

DUK

K: Kada vamzdžių bokštas yra prasmingesnis už grotelių bokštą?

A: Kai kompensacija už žemę yra brangi, pirmumas siauras arba estetika yra svarbi – miesto teritorijos, dirbamos žemės, greitkeliai ir pastotės. Jei žemė yra pigi ir linija eina per atvirą šalį, grotelių bokštas paprastai yra ekonomiškesnis. Galime kainuoti abu variantus jūsų maršrutui.

Klausimas: Kaip pastatytas 220 kV elektros perdavimo vamzdžio bokštas?

A: Sekcijos pakeliamos kranu ir sujungiamos slydimo jungtimis arba flanšinėmis jungtimis, pirmiausia apatinė dalis. Kryžminės rankos iš anksto surenkamos ant žemės ir pakeliamos kaip viena dalis. Dviejų grandinių vamzdžių bokštas paprastai pastatomas per 1–2 dienas su 30–60 tonų kranu.

Kl.: Ar vamzdžių bokštai gali valdyti kampo ir gnybtų padėtis?

A: Taip – ​​dėl sukimo standumo jie yra ypač geri kampuose ir galinėse padėtyse. Daugelyje projektų vamzdžių bokštai naudojami visai linijai, įskaitant kampus; esant labai dideliems kampams, sustipriname veleno sienelės storį.

Kl .: koks yra cinko dangos storis?

A: Standartinis mažiausiai 85 µm pagal ISO 1461. Pakrantės arba pramoninei aplinkai rekomenduojame 110–120 µm – galima įsigyti pagal pageidavimą, šiek tiek padidinus išlaidas.

Kl .: koks yra pristatymo laikas ir MOQ?

A: MOQ pritaikytiems vamzdžių bokštams: 1 rinkinys. 30 rinkinių pristatymas: maždaug 20 darbo dienų po užstato. Mokėjimas: 30% T / T užstatas, likutis prieš išsiuntimą.
