400 kV aukštos įtampos perdavimo linijos bokštas

400 kV aukštos įtampos perdavimo linijos bokštas yra plieninė grotelių konstrukcija, kuri palaiko aukštos įtampos laidus, įžeminimo laidus ir izoliatorius saugiame aukštyje virš žemės. "400 kV" reiškia linijos įtampą, kurią ji neša - viena iš aukščiausių įtampos klasių, naudojamų tarpvalstybiniam ir tarptautiniam energijos perdavimui. Esant tokiam įtampos lygiui, kiekvienas linijos bokštas turi išlaikyti šimtus tonų laidininko svorio ir atlaikyti didžiulę įtampą vėjo ir ledo apkrovos metu.

Gaminio specifikacijos

Pagrindinės savybės ir privalumai

Sukurta ekstremaliam pakrovimui

Mūsų 400 kV bokštai yra struktūriškai išanalizuoti naudojant baigtinių elementų programinę įrangą, atsižvelgiant į blogiausius kombinuotų apkrovų atvejus: 40 m/s vėjo ant ledo apkrautų laidininkų, nutrūkusio laido įtempimo disbalanso ir temperatūros sukelto nuokrypio. Saugos koeficientai pagal IEC 60652 / GB 50545. Kai skaičiavimai rodo, kad bokštas stovi, jis stovi.

Didelio stiprumo plienas, mažesnis tonažas

Q420 didelio stiprumo plienas kojose gali sumažinti bokšto svorį 15–25%, palyginti su įprastomis Q235 konstrukcijomis. Mažesnis tonažas reiškia mažesnes gabenimo išlaidas, mažesnius pamatus ir greitesnį montavimą – sutaupoma 500 bokštų linijoje.

Karštai cinkuota, skirta daugiau nei 50 metų

Kiekvienas komponentas yra karštai cinkuotas pagal ISO 1461 su mažiausiai 85 µm cinko sluoksniu. Esant normaliai atmosferai, iki pirmosios techninės priežiūros reikia 50 ir daugiau metų. Pakrantės ar pramoninėms korozinėms zonoms siūlome storesnes dangas (iki 120 µm) arba dvipuses dangų sistemas.

Keičiamos, vietoje patikrintos jungtys

Kojos dalys ir atramos yra pagamintos su tiksliai suformuotomis varžtų skylėmis, todėl identiški bokštai iš skirtingų gamybos partijų surenkami pakaitomis. Montavimo brigados praneša, kad mūsų bokštai dera kaip gerai pagamintas baldas – jokio šlifavimo, sriegimo ar plaktuko tvirtinimo vietoje.

Visas dokumentacijos paketas

Kiekvienas 400 kV aukštos įtampos perdavimo linijos bokštas pristatomas su sertifikuotais gamybos brėžiniais, medžiagų bandymų sertifikatais, cinkavimo storio ataskaitomis ir konstrukcinių skaičiavimų suvestinės. Jūsų konsultantai ir tikrintojų komanda gauna viską, ko reikia norint priimti svetainę.

Tipinės programos

Kaip 400 kV aukštos įtampos perdavimo linijų bokštų gamintojas ir tiekėjas, „MTtower“ gamina bokštus komunalinėms paslaugoms, EPC rangovams ir atsinaujinančių energijos šaltinių kūrėjams – tiekiami dideliais kiekiais pagal gamyklos tiesiogines kainas:

Tarpvalstybinės ir tarpregioninės 400 kV magistralinės perdavimo linijos

Energijos evakuacija iš didelių šiluminių, hidroelektrinių ir atominių elektrinių

Vėjo ir saulės elektrinių tinklų sujungimo koridoriai (400kV kolektorių linijos)

Tarpvalstybinės elektros jungtys ir eksporto linijos

Senstančių 220kV/330kV koridorių keitimas ir pakeitimas iki 400kV klasės

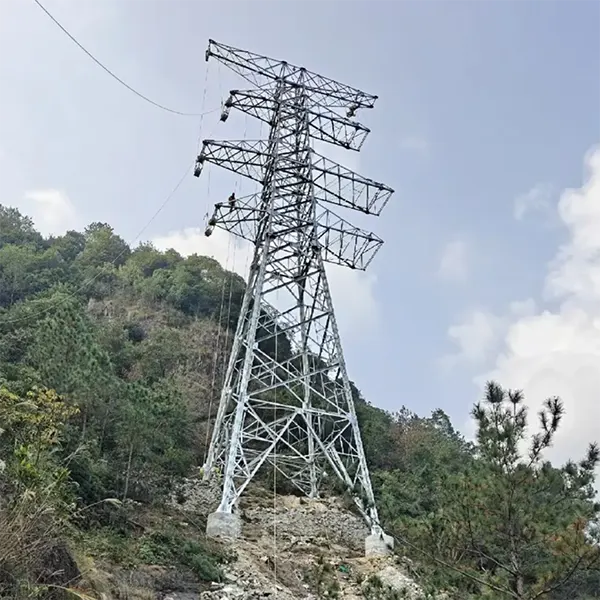

Upių kirtimo ir kalnų maršrutų atkarpos, kuriose reikia aukštų sunkių bokštų

Gamybos procesas

Kiekvienas 400 kV aukštos įtampos perdavimo linijos bokštas prasideda nuo detalaus projektavimo: mes konvertuojame bokšto kontūrą į kiekvieno nario gamybos brėžinius, naudodami 3D bokšto programinę įrangą, generuodami pjovimo sąrašus, skylių šablonus ir surinkimo brėžinius, kuriuos dirbtuvės laikosi iki milimetro.

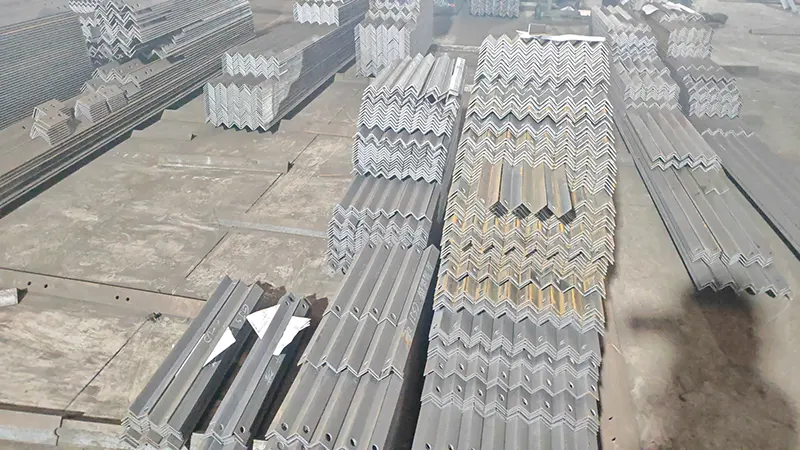

Gamyba: kampinis plienas tiesinamas, CNC pjaustomas pagal ilgį ir perforuojamas arba gręžiamas tiksliais šablonais. Kiekvienas elementas yra pažymėtas unikalia etikete, atitinkančia brėžinius, todėl plienas į vietą atkeliauja jau „paženklintas“ savo padėtimi.

Prieš cinkuojant, atliekamas pilnas bandomasis surinkimas bent vienam kiekvieno tipo bokštui. Čia tikriname skylių išlygiavimą, elementų tinkamumą ir bendrą geometriją – šį žingsnį daugelis gamintojų praleidžia, todėl mūsų montavimas lauke yra toks sklandus.

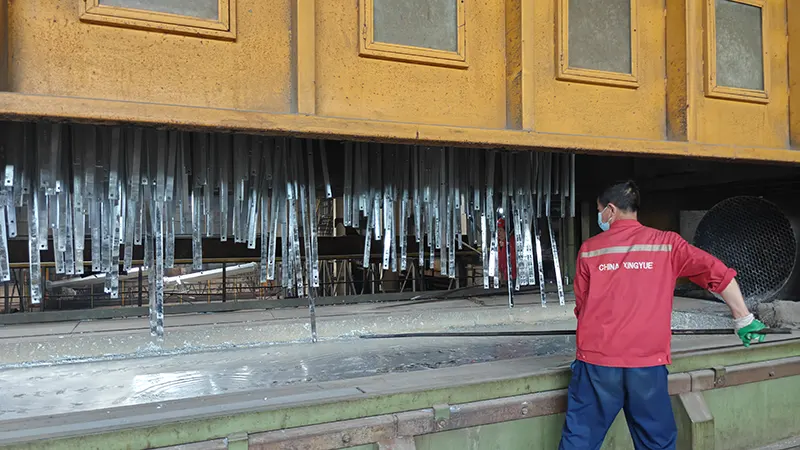

Cinkavimas: komponentai nuriebalinami, marinuojami druskos rūgštyje, suliejami ir panardinami į išlydytą cinką ~450°C temperatūroje. Kiekvienos partijos cinko sluoksnio storis tikrinamas magnetiniu matuokliu. Galutinė patikra apima matmenis, cinko dangą ir varžtų tvirtinimą.

Kodėl verta rinktis Maotong?

Qingdao Maotong Power Equipment Co., Ltd. turi nacionalinę pramonės produktų gamybos licenciją, įskaitant 220 kV perdavimo linijos bokšto gamybos licenciją ir 500 kV plieninių vamzdžių bokšto kokybės sertifikatą. Mes nesame darbo vietų gamintojai – esame licencijuoti aukštos įtampos bokštų gaminių gamintojai.

Iš mūsų 205 registruotų darbuotojų 85 yra techniniai profesionalai, įskaitant vyresniuosius ir vidutinio lygio inžinierius, kurie rūpinasi konstrukcijų projektavimu, detalizavimu ir kokybės kontrole. Pateikite mums linijos maršrutą ir mes sukursime bokštus, kad jie atitiktų.

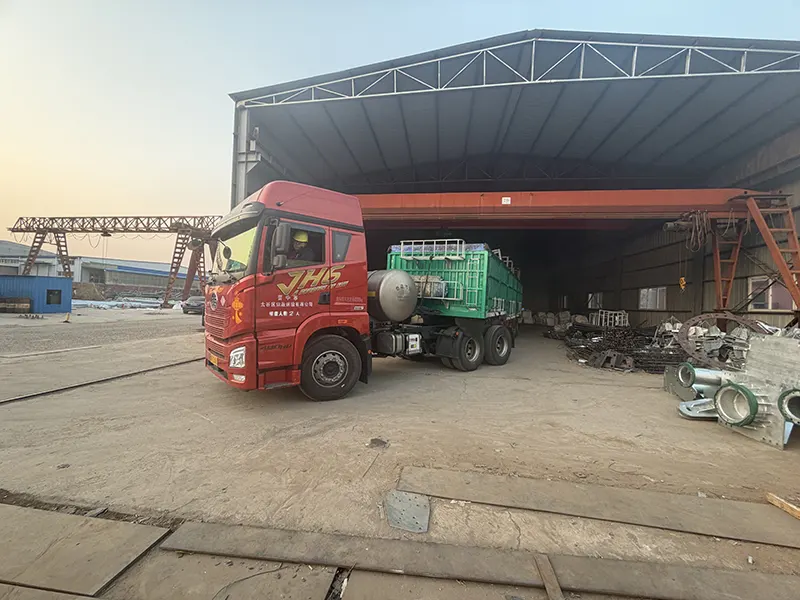

Bokšto elementai sujungiami pagal surinkimo seką, surišami plieniniais dirželiais ir guolių vietose apsaugoti plastikine plėvele. Mažos dalys (varžtai, poveržlės, jungiamosios detalės) yra supakuotos į dėžutes ir aiškiai pažymėtos. Eksporto pakavimas pagal jūrų krovinių standartus, pakraunamas tiesiai iš mūsų dirbtuvių į konteinerius arba birius krovinius Čingdao uoste.

Dokumentacija: komercinė sąskaita faktūra, pakavimo sąrašas, važtaraštis, kilmės sertifikatas, medžiagų bandymo sertifikatai, cinkavimo ataskaitos. Dėl 400 kV aukštos įtampos perdavimo linijos bokšto kainų, masinių užsakymų ar citatos susisiekite su mūsų eksporto pardavimo komanda.

DUK

Kl .: Kokios informacijos reikia norint cituoti 400 kV aukštos įtampos perdavimo linijos bokštą?

A: bokšto tipas (pakaba / įtempimas / kampas), aukštis, linijos įtampa, laidininko dydis ir įtempimas, projektinė vėjo ir ledo apkrova ir taikomas standartas (IEC, GB arba vietinis). Jei turite bokšto brėžinių, galime cituoti tiesiai iš jų – atsiųskite mums PDF arba DWG ir mes atsakysime per 48 valandas.

Kl.: Ar galite pateikti bokštus visai linijai, o ne tik vienam tipui?

A: Taip. Gaminame visą bokšto grafiką – pakabos, įtempimo, kampo ir terminalų bokštus – užbaigtiems 400kV linijų projektams. Taip pat tiekiame pamatų kampus ir sujungimo detales.

Kl .: koks yra jūsų minimalus užsakymo kiekis?

A: Individualiems bokštams MOQ yra 1 rinkinys prototipui arba bandymams. Gamybos kainodarai rekomenduojame užsisakyti bent 10 rinkinių, kad būtų naudingas partijos gamybos efektyvumas.

Kl .: Kaip užtikrinti, kad bokštai tilptų vietoje be pertvarkymo?

A: Kiekvienas bokšto tipas prieš cinkavimą išbandomas. Varžtų skylės yra suformuotos tiksliai CNC perforavimo / gręžimo būdu, o kiekvienas elementas yra pažymėtas brėžiniuose. Mūsų rekordas: montavimo brigados surenka mūsų bokštus nešlifuodami ir neremdami.

K: Kokios yra jūsų mokėjimo ir pristatymo sąlygos?

A: Paprastai 30% T / T užstatas, likutis T / T arba L / C prieš išsiunčiant. 30 rinkinių pristatymas per 20 darbo dienų po užstato. EXW, FOB, CFR arba CIF Qingdao – jūsų pasirinkimas.
