66kv 120kv 220kv karšto cinkuoto elektrinio maitinimo bokštas

Elektros bokšto pristatymas:

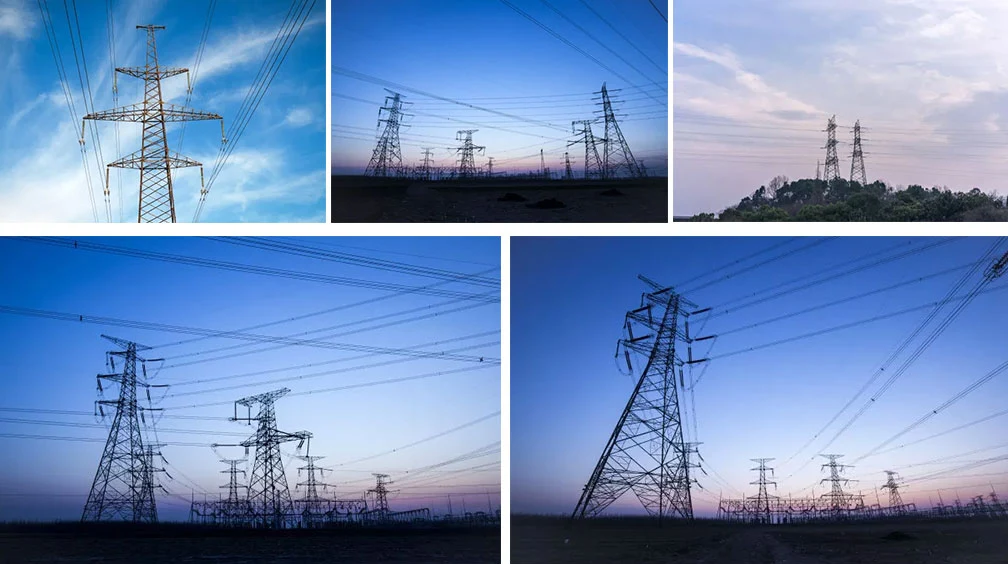

Elektros bokštas yra trapecijos arba trikampio formos bokšto konstrukcija, kurios aukštis 25-40 metrų. Tai plieno rėmo konstrukcija. Elektros bokštai dažniausiai statomi šalia elektrinių ir paskirstymo stočių lauke. Jie yra svarbūs energetikos sektoriaus įrenginiai, gali nutiesti oro linijas ir atlikti apsaugos bei paramos vaidmenį. Elektros bokšto projektavimas, gamyba, montavimas, techninė priežiūra ir kokybės tikrinimas yra svarbios šiuolaikinės elektros energetikos sistemos veikimo ir plėtros garantijos.

Bokšto klasifikacija:

1. Aukštos įtampos linijos bokštas skirstomas į tangentinį ir įtempimo bokštą. Kampinis bokštas yra tam tikras įtempimo bokštas, o katės galvos bokštas yra savotiškas liestinės bokštas.

2. Kaip ir tangentinis bokštas, izoliatorius yra vertikalus kabantis katės galvutės bokštas, įtempiamasis bokštas, o izoliatorius yra horizontalus, kuris naudojamas siekiant užkirsti kelią kilpinio bokšto kritimui, linijos apsisukimui ir pan.

3. Įtampa priklauso nuo izoliatorių skaičiaus, 1-2 vnt.: 10KV, 3-5 vnt, 35KV, 7 vnt. 110KV, 14-16 vnt. 220KV, 28 vnt. 500KV. Jei matote daugiau, jų skaičiuoti nereikia. Galite matyti maždaug ilgį.
Jis skirstomas į:

4. Penkių rūšių vyno taurės, katės galvutės, viršutinio tipo, sauso tipo ir statinės tipo

5. Pagal paskirtį jį galima suskirstyti į įtempimo bokštą, liestinės bokštą, kampinį bokštą, perkėlimo bokštą (pakeičiantį laidininko fazės padėties bokštą), terminalo bokštą ir perėjimo bokštą.

66kv 120kv 220kv karštai cinkuoto elektrinio maitinimo bokšto reikalavimai:

Bokšto dydis ir tarpatramis turi atitikti grandinės reikalavimus: reikia išlaikyti reikiamą mažą saugų atstumą tarp laidininko ir žemės, pastatų, medžių, geležinkelių, greitkelių, upių ir kitų oro linijų, tarp laidininko ir laido, tarp laido ir žaibolaidžio. Apsauginis žaibolaidžio kampas į laidininką ir horizontalus mažas atstumas tarp dviejų žaibolaidžių naudojant dvigubus žaibolaidžius turi atitikti atitinkamas taisykles.

Įkelti:

Perdavimo linijos bokštas daugiausia atlaiko vėjo apkrovą, ledo apkrovą, linijos įtempimą, tuščią apkrovą, personalo ir įrankių svorį montuojant ar prižiūrint, taip pat nutrūkusios linijos ir seisminio poveikio apkrovą. Projektuojant turi būti atsižvelgta į pagrįstą šių apkrovų derinį skirtingomis meteorologinėmis sąlygomis. Į tuščiąją apkrovą įeina bokšto, linijos, jungiamųjų detalių, izoliatoriaus svoris, linijos atstojamoji kampinė jėga ir nesubalansuota įtampa išilgai linijos. Įvairiose šalyse taikomos skirtingos trūkimo apkrovos taisyklės, susijusios su nutrūkusių laidų skaičiumi (paprastai neįskaitant tuo pačiu metu nutrūkusių laidų ir žaibolaidžių), trūkimo įtampos dydžio ir meteorologinių sąlygų trūkimo metu.

Bokštas paprastai yra supaprastintas iki statinės analizės. Dinaminėms apkrovoms, tokioms kaip vėjas, nutrūkusi linija ir žemės drebėjimas, dinaminis veiksmas paprastai vertinamas atitinkamai padauginus vėjo vibracijos koeficientą, trūkinės linijos smūgio koeficientą ir seisminės jėgos atsako koeficientą, remiantis statine analize.
