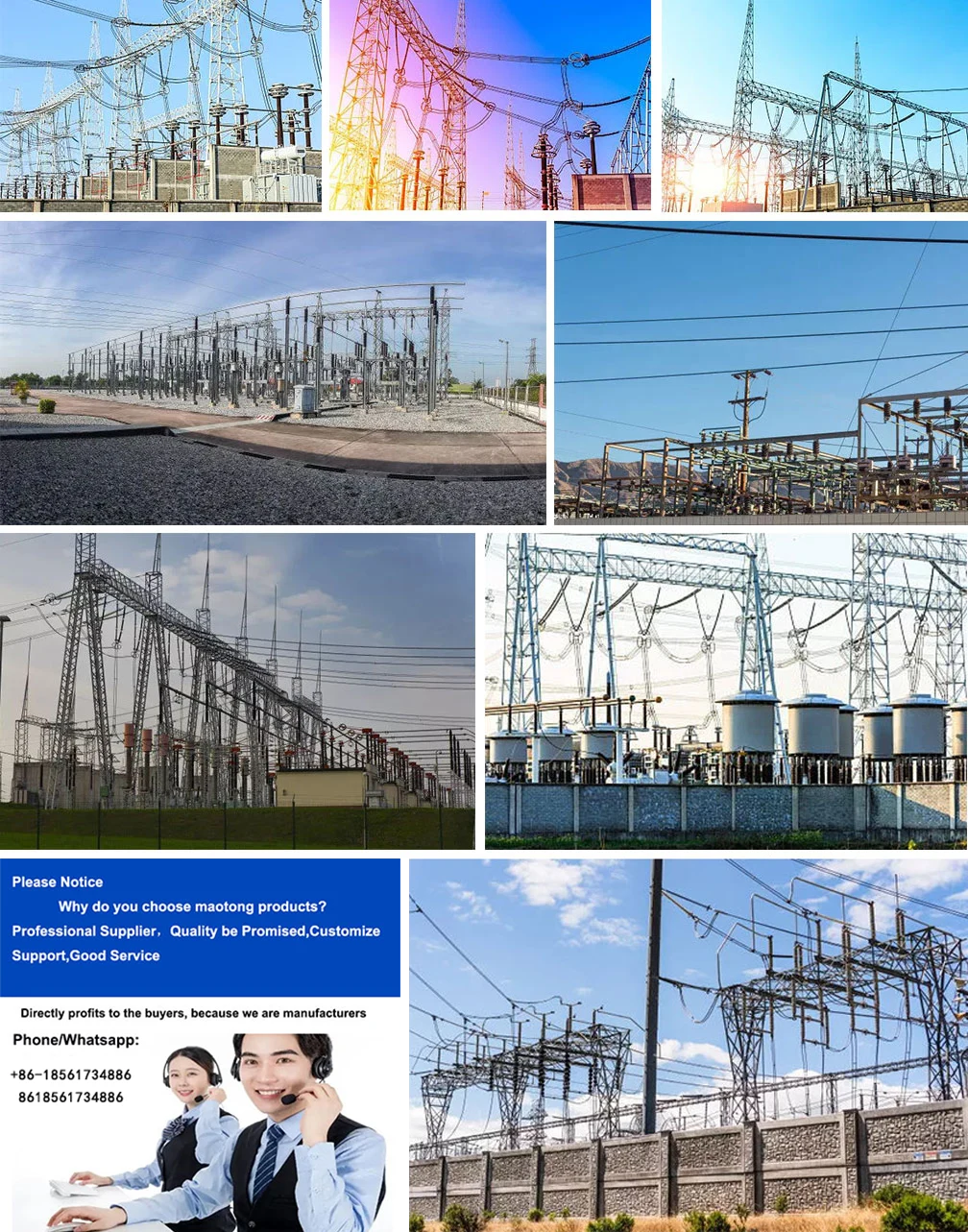

Transformatoriaus elektros perdavimo pastotės konstrukcija 220kv

Aukštos kokybės transformatoriaus elektros perdavimo pastotės konstrukciją 220kv siūlo Kinijos gamintojai Mao Tong. Pirkite aukštos kokybės transformatorių elektros perdavimo pastotės konstrukciją 220kv tiesiogiai už mažą kainą. Maotong® profesionali perdavimo elektros pastotė ,Trumpai aprašyta pastočių klasifikacija ir charakteristikos.Kalbant apie elektros tinklus, neapsieisite be pastočių. Pastotė – elektros tinklo linijų sandūroje esantis įrenginys, skirtas įtampai keisti, galiai keistis, elektros energijai surinkti ir paskirstyti.


Jei pastotė skirstoma pagal pastotės išdėstymą, ją paprastai galima suskirstyti į lauko pastotę, vidaus pastotę ir požeminę pastotę. Vidinės pastotės pagal pagrindinių transformatorių ir pagrindinių aukštos įtampos elektros įrenginių išdėstymą skirstomos į visas vidaus pastotes ir pusiau vidines pastotes. Lauko pastotė, pagrindinė transformatorinė ir pagrindinė aukštos įtampos elektros įranga išdėstyta lauke.

Šis išdėstymas užima didelį plotą, o elektros prietaisai ir pastatai gali visiškai atitikti įvairių tipų atstumo reikalavimus, tokius kaip elektros saugus atstumas, priešgaisrinis atstumas ir kt., o tai patogu eksploatuoti, prižiūrėti ir atlikti kapitalinį remontą. Jis tinkamas statybai priemiestyje ar kaimo vietovėse.

Viduje sutvarkyta visa vidinė pastotė, pagrindinis transformatorius, visa aukštos ir žemos įtampos elektros įranga. Tokio tipo pastotės sumažina bendrą grindų plotą, tačiau kelia aukštesnius reikalavimus pastato vidaus išplanavimui. Jis pasižymi kompaktiškumu, dideliu aukščių skirtumu ir skirtingo aukšto aukščiu, todėl lengva patenkinti supančio kraštovaizdžio poreikius. Tinka miesto tankiai apgyvendintose vietovėse arba pakrantės zonose, druskos ežeruose, chemijos gamyklose ir kitose vietose, kuriose yra didelis oro užterštumas.

Pusinės vidaus pastotės, pagrindinės transformatorinės arba pagrindinės aukštos įtampos elektros įrangos išdėstymas lauke, vidaus stotyje buvo derinami taip, kad būtų taupomas plotas, graži harmonija su aplinka, įrangos veikimo būklė ir lauko tipo transformatorinė, palyginti mažos sąnaudos privalumai. Ekonomika yra santykinai išsivysčiusių mažų miestelių, taip pat būtinybė visapusiškai atsižvelgti į aplinką ir derinti ekonominį ir techninį regioninės statybos indeksą.



Požeminės pastotės skirstomos į visiškai požemines ir pusiau požemines. Visos požeminės pastotės pagrindinis pastatas pastatytas po žeme, o pagrindinė transformatorinė ir kiti pagrindiniai elektros įrenginiai – požeminiame pastate.

Tik nedaugelis pastatų, tokių kaip pastočių orlaidės ir įranga, personalo įėjimai ir išėjimai, pastatyti ant žemės, taip pat aušinimo įranga ir pagrindinės didžiojo pagrindinio transformatoriaus valdymo patalpa, kuri gali būti įrengta ant žemės. Pusiau požeminės pastotės daugiausia yra požeminiai pastatai, o pagrindiniai transformatoriai ar kiti pagrindiniai elektros įrenginiai iš dalies įrengti požeminiuose pastatuose. Požeminė pastotė tinkama statyti tankiai užstatytose ir tankiai apgyvendintose vietovėse.

Pagal pastotės būseną ir funkciją elektros sistemoje, pastotę paprastai galima suskirstyti į stebulę, regioninę svarbią pastotę ir bendrąją pastotę.

Stebulės pastotė yra elektros energijos tiekimo sistemos sukimosi taške. Aukštos įtampos pusės įtampa paprastai yra 500 (750) kV, o vidutinės ir žemos įtampos pusės įtampa paprastai yra 220 kV (330 kV) ir 35 kV. Stebulės pastotės aukštos įtampos pusė yra prijungta prie regioninio elektros tinklo ir prijungta prie kelių didelių energijos šaltinių, o iš aukštos įtampos pusės yra didelis energijos perdavimo kiekis.

Pastotėje yra įrengti keli didelės galios žeminamieji transformatoriai, kurie paima energiją iš regioninio tinklo ir tiekia energiją svarbioms regiono pastotėms. Tokio tipo pastotės apkrovos pusė dažnai yra pagrindinis regioninio elektros tinklo maitinimo taškas. Po visos stoties elektros energijos tiekimo sutrikimo sistema sugadins stabilumą, sugrius elektros tinklas, dėl kurio nutrūks didelė elektros srovė.

Svarbios regioninės pastotės yra regioninio tinklo sukimosi taške. Aukštos įtampos pusės įtampa paprastai yra 220 (330) kV, o vidutinės ir žemos įtampos pusės įtampa paprastai yra 110 kV ir 35 kV arba 10 kV. Šio tipo pastotės daugiausia parsisiunčia energiją iš regioninio elektros tinklo ir tiekia energiją į regioninį skirstomąjį tinklą arba tiesiogiai vartotojams. Nutrūkus visos stoties maitinimui, tai gali sukelti regioninio elektros tinklo žlugimą ir paveikti viso regiono elektros tiekimą.

Šio tipo pastotėms keliami skirtingi reikalavimai pagrindinei elektros instaliacijai dėl skirtingų elektros tinklo struktūrų skirtinguose regionuose. Pavyzdžiui, kai regioninė elektros tinklo struktūra yra stipri ir realizuojama N-1 (arba N-2) konfigūracija, pastotės pagrindinių elektros laidų patikimumo reikalavimas santykinai sumažėja.

Bendroji pastotė yra rajono tinklo gale, taip pat žinoma kaip terminalo pastotė. Aukštos įtampos šoninė įtampa dažniausiai yra 110 kV, bet taip pat 220 kV, o vidutinės ir žemos įtampos šoninė įtampa paprastai yra 35 kV ir 10 kV. Taip pat yra aukštos įtampos pusės 110 kV arba 220 kV tiesiai iki 35 kV arba 10 kV. Mažesnį maitinimo šaltinį naudoja netoliese esantys klientai ar įmonės. Nutrūkus elektrai visoje stotyje, nukenčia tik netoliese esantys vartotojai ir įmonės, o poveikio apimtis nedidelė.
