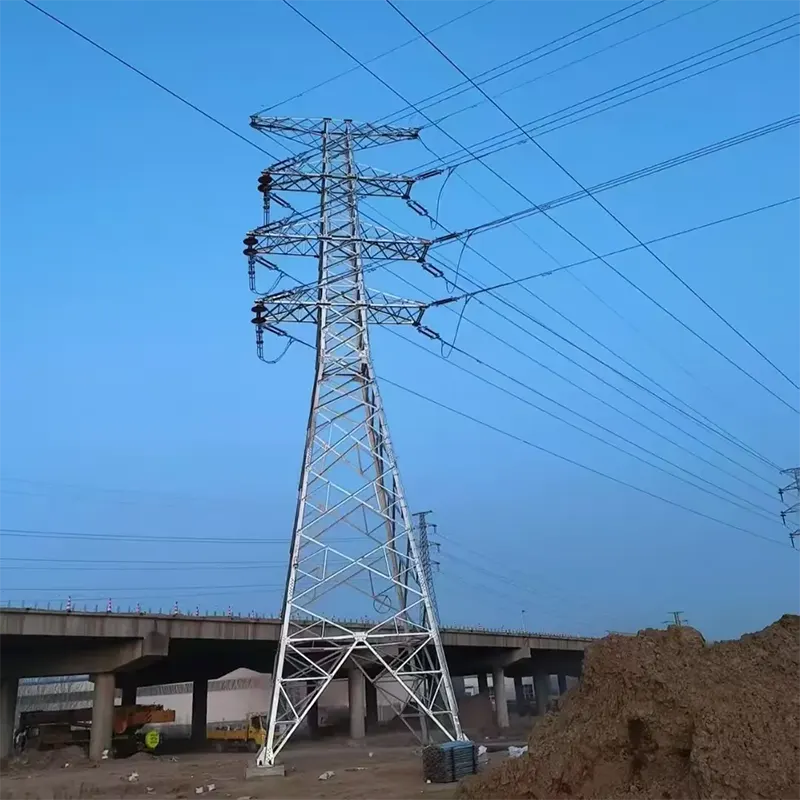

Atsparus oro sąlygoms cinkuoto kampinio plieno bokštas

Atsparus oro sąlygoms cinkuoto kampinio plieno bokštas yra įprastas kampinis plieninis grotelių bokštas – klasikinis perdavimo linijų darbo arkliukas visame pasaulyje – su vienu atnaujinimu, kuris pakeičia viską: visiškas karštasis cinkavimas. Kiekvienas elementas, varžtas ir jungtis yra padengti metaliniu cinku, sukuriant barjerą, kuris sustabdo rūdis prieš jiems prasidedant.

Plienas nori rūdyti. Drėgname pakrančių ore, pramoninėse atmosferose su sieros junginiais, tropikuose neapsaugotas plienas per metus praranda 0,1–1 mm storio. Bokštas, kuris turėtų tarnauti 50 metų, be apsaugos per 10–15 metų gali smarkiai prarasti dalį. Galvanizavimas apverčia matematiką: cinko sluoksnis pirmiausia korozuojasi (aukojama apsauga), o ten, kur eroduoja, susidaro apsauginė cinko oksido patina, kuri sulėtina tolesnį ataką. Bokštas efektyviai „dėvi šarvus“ pusę amžiaus.

Orui atsparaus cinkuoto kampinio plieno bokšto konstrukcija ir medžiagos

Bokšte naudojama ta pati patikrinta grotelių geometrija kaip ir standartiniuose kampiniuose plieniniuose bokštuose: keturios pagrindinės kampinio plieno kojos, sutvirtintos X arba K raštais, su kryžminėmis svirtimis laidininko atramai. Tai, kas daro jį „atspariu oro sąlygoms“, yra medžiagos specifikacija ir dangos sistema:

Kojų plienas: Q355 / Q420 didelio stiprumo mažai legiruotas kampas, pasirinktas korozijos ribai

Cinkavimas: karštasis panardinimas pagal ISO 1461 / GB/T 2694, mažiausiai 85 µm (110–120 µm pakrantėje)

Dangos kraštų korpusai: briaunos ir varžtų skylės padengiamos taip pat, kaip ir plokštieji paviršiai

Techninė įranga: visi varžtai, veržlės ir poveržlės cinkuoti pagal tą patį standartą

Remonto danga: pridedami dviejų komponentų cinko turintys dažai, skirti pataisyti vietą po pastatymo

Pasirenkama: atsparios atmosferos poveikiui plieno (Corten) kojelės, užtikrinančios maksimalią ilgalaikę ekonomiją sunkiose zonose

Karštas cinkavimas apsaugo dviem būdais. Pirma, jis užsandarina plieną nuo deguonies ir drėgmės. Antra – ir tai yra protingiausia dalis – jei danga subraižyta iki pliko plieno, aplinkinis cinkas rūdija, o ne plienas, „aukodamas“ save, kad apsaugotų įbrėžimą. Jokia kita dangų sistema neužtikrina tokios savaiminio gijimo apsaugos už tokią kainą.

Pagrindinės savybės ir privalumai

50+ metų tarnavimo laikas, dokumentuotas

Pagal ISO 9223 atmosferos korozijos klasifikaciją 85 µm cinkuota danga C2–C3 (kaimo / priemiesčio) aplinkoje veikia ilgiau nei 50 metų, o C4 (pramoninėje / pakrantėje) – 25–40 metų. Prie kiekvienos kainos pateikiame korozijos trukmės skaičiavimus – prieš pirkdami raštu matysite numatomą techninės priežiūros intervalą.

Aukojama apsauga, kuri gydo save

Įbrėžta danga savaime užgyja dėl katodinės apsaugos: aplink įbrėžimą esantis cinkas pirmiausia korozuoja ir vėl padengia atvirą plieną cinko druskomis. Transportavimo pažeidimai, darbo vietos įbrėžimai ir varžtų priveržimo žymės netampa rūdžių atsiradimo taškais.

Mažiausios eksploatavimo išlaidos

Palyginkite alternatyvas: dažymą reikia pakartotinai padengti kas 8–12 metų, kiekvieną kartą paruošiant paviršių ir bokšto prastovos. Cinkavimas yra vienkartinis gydymas. Per 50 metų galvanizavimas paprastai kainuoja 50–70 % pigiau nei dažų priežiūros programa – tai yra prieš skaičiuojant linijų nutraukimo išlaidas.

Tinka pakrantės ir pramoninėms zonoms

Aikštelėms, esančioms 3 km atstumu nuo jūros arba šalia pramoninių išmetamųjų teršalų, nurodome storesnes 110–120 µm dangas ir elementų dydį, kad būtų išvengta korozijos. Išsiuntėme oro sąlygoms atsparų cinkuoto kampinio plieno bokštą į salų šalis, atogrąžų uostus ir dykumos pramonės vietas – dangos specifikacija atitinka jūsų faktinę aplinką.

Įrodytas grotelių stiprumas, nulinis kompromisas

Neprarandate nė vieno iš kampinių plieninių bokštų konstrukcinių pranašumų: didelio stiprumo ir svorio, lengvo pastatymo naudojant standartines įgulas, paprastą apžiūrą ir mažą vėjo apkrovą. Atsparumas oro sąlygoms yra atnaujinimas, o ne kompromisas.

Orui atsparaus cinkuoto kampinio plieno bokšto pritaikymas

Kaip oro sąlygoms atsparaus cinkuoto kampinio plieno bokštų gamintojas ir tiekėjas, Maotong tiekia šiuos bokštus dideliais kiekiais pagal gamykloje nustatytas kainas:

Perdavimo linijos pakrantės provincijose, salose ir jūros gretimuose regionuose

Pramoniniai koridoriai su agresyvia atmosferos korozija

Didelės drėgmės atogrąžų ir subtropikų tinklai

Komunalinių paslaugų paskirstymo ir papildomos perdavimo linijos, kurioms reikalingas mažai priežiūros reikalaujantis dizainas

Ilgalaikiai strateginiai koridoriai, kuriuose linijų nutrūkimai dėl priežiūros yra nepriimtini

Atsinaujinančios energijos projektai atšiauraus klimato sąlygomis

Gamybos procesas

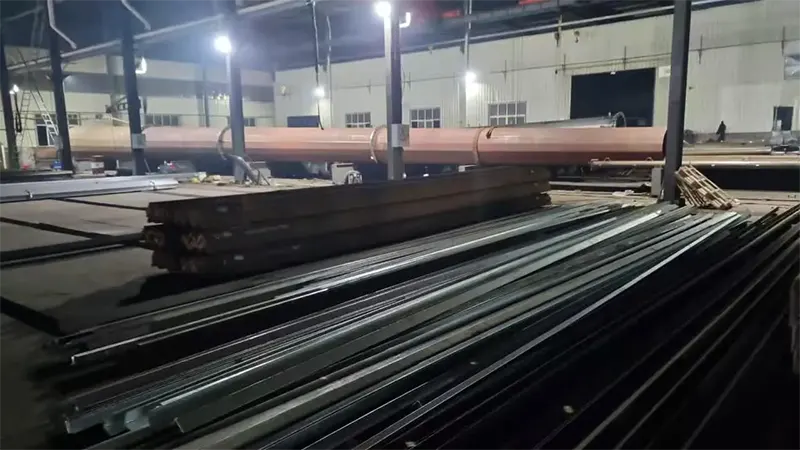

Gamyba atliekama pagal klasikinį kampinio plieno bokšto būdą: CNC pjovimas, tikslus skylių išmušimas, elementų žymėjimas ir visas kiekvieno bokšto tipo bandomasis surinkimas prieš cinkavimą. Šis produktas išsiskiria cinkavimo etape.

Mūsų cinkavimo linija apdoroja elementus penkiais etapais: kaustinis riebalų šalinimas, kad būtų pašalintos alyvos; ėsdinimas druskos rūgštimi iki malūno skalės; fluxavimas plieno paviršiui paruošti; panardinimas į išlydytą cinką 445–455°C temperatūroje; ir gesinimas/pasyvavimas. Rezultatas yra metalurginiu būdu surištas cinko ir geležies lydinio sluoksnis, o ne dažų plėvelė, kuri negali nulupti ar susidaryti pūslių.

QC ant dengimo linijos: cinko storis matuojamas magnetiniais matuokliais keliuose kiekvieno elemento taškuose, dangos sukibimas tikrinamas plaktuku, o visos plikos dėmės pataisomos cinko turinčiais dažais pagal ISO 1461. Bandymų ataskaitos pridedamos prie kiekvienos siuntos.

Gaminio specifikacijos

Kodėl verta rinktis mus?

Maotong veikia pagal Nacionalinę pramonės produktų gamybos licenciją 220 kV perdavimo bokštams, taip pat 220 kV ir 500 kV plieninių vamzdžių bokštų kokybės sertifikatus. Cinkuoti kampiniai bokštai yra atsparūs oro sąlygoms cinkuoto kampinio plieno bokštai, o ne šalutinis verslas.

Cinkuotos dalys sujungiamos pagal surinkimo padėtį, atskiriamos medinėmis tarpinėmis, kad apsaugotų cinko dangą, ir apjuostos jūra. Pataisymo dažai ir cinkavimo taisymo mišinys yra įtraukti į kiekvieną siuntą. Konteinerių arba birių krovinių pakrovimas Čingdao uoste.

DUK

K: Kiek laiko iš tikrųjų trunka cinkavimas?

A: Pagal ISO 9223, 85 µm danga užtikrina 50 ir daugiau metų C2–C3 aplinkoje, 25–40 metų C4 aplinkoje. Atšiauriose C5 (pramoninėse/jūrinėse) zonose rekomenduojame 110–120 µm plius korozijos pašalpa nustatant elementų dydį. Jūsų citatoje dokumentuojame numatomą gyvenimą.

Kl.: Ką daryti, jei danga yra pažeista transportuojant ar montuojant?

A: Smulkūs įbrėžimai savaime išgyja dėl cinko poveikio. Norėdami išvengti didesnių pažeidimų, su kiekviena siunta pridedame taisymo dažus, kuriuose yra daug cinko, ir pateikiame taisymo instrukcijas. Tai dviejų valandų darbas vietoje.

Kl .: Kaip galvanizavimas kainuoja palyginti su dažymu?

A: Cinkavimas kainuoja daugiau iš anksto, bet dažant reikia pakartotinai padengti kas 8–12 metų, įskaitant paviršiaus paruošimą ir prieigą prie bokšto. Per 50 metų cinkavimas paprastai yra 50–70% pigesnis.

K: Ar galite tiekti bokštus konkrečiai įtampos klasei?

A: Taip, nuo 66kV iki 500kV. Turime gamybos licencijas, apimančias 220kV ir kokybės sertifikatus iki 500kV klasės. Pateikite savo įtampos, bokšto tipo ir pakrovimo duomenis, o mes suprojektuosime ir pasiūlysime.

Kl .: koks yra jūsų mokėjimo terminas ir pristatymo laikas?

A: 30% T / T užstatas, likutis prieš išsiuntimą (T / T arba L / C matant). Pristatymas apie 20 darbo dienų 30 rinkinių po indėlio patvirtinimo. EXW, FOB, CFR, CIF Qingdao yra viskas.
