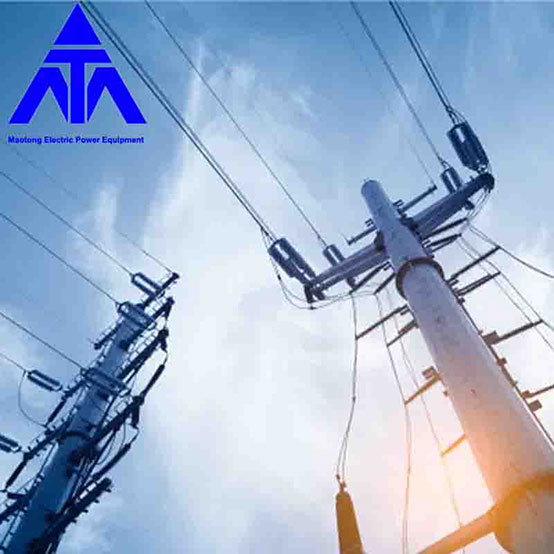

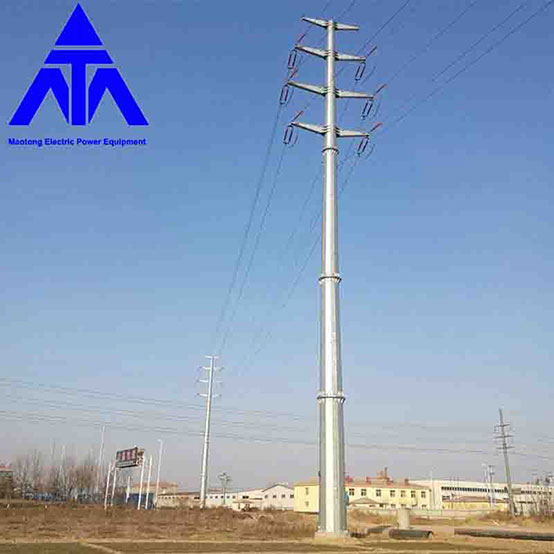

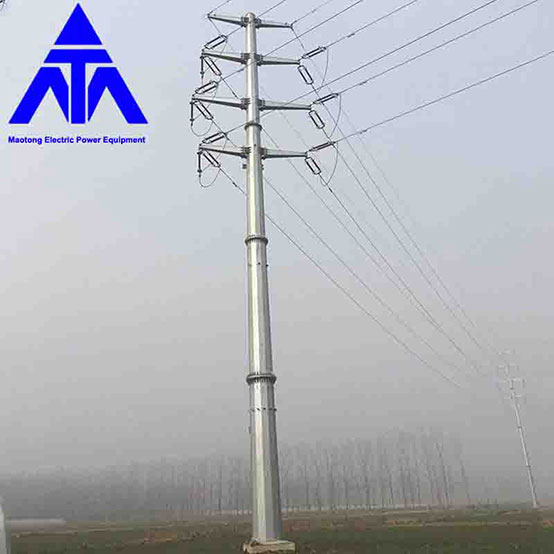

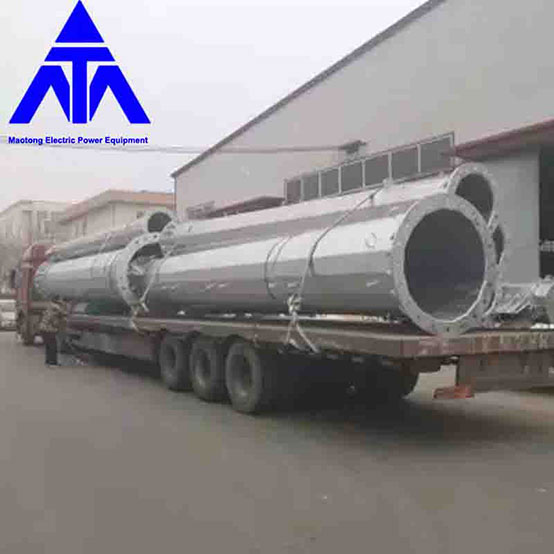

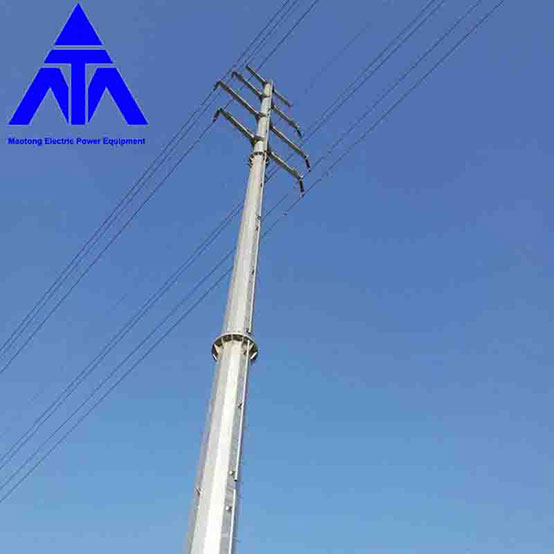

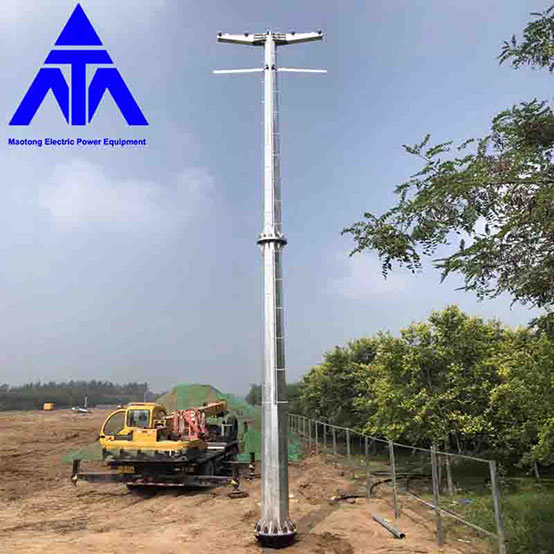

Kampiniai ir gnybtų / aklavietės poliai gali būti suprojektuoti taip, kad atitiktų visus jūsų oro perdavimo linijos poreikius, nepaisant reljefo, aplinkos ir dirvožemio sąlygų. Perdavimo monopoliai turi vienodą kūgį ir turi būti sudaryti iš dviejų ar daugiau sekcijų su teleskopinėmis jungtimis, atsižvelgiant į reikiamą aukštį. Be to, mūsų transmisijos monopoliai turi daug mažesnį plotą nei tradiciniai grotelių tipo plieniniai bokštai, todėl lengviau atlaisvinti kelią ir daro mažesnį poveikį aplinkai. Be to, daug patogiau pastatyti vietoje ir reikalauja mažiau priežiūros išlaidų. Oro perdavimo linijoms palaikyti naudojamas perdavimo stulpas. Jomis galima nutiesti iki 0 500 KV aukštos įtampos perdavimo linijas nuo generavimo stočių iki elektros pastočių. Monopolio bokštas Vieno vamzdžio bokštas, dar vadinamas monopoliu, yra dažniausiai naudojamas tipas, gražios išvaizdos, apimantis nedidelį 9–18 kvadratinių metrų plotą, kaina - galioja ir yra priimtas balsų dauguma. Bokšto korpusas turi protingesnę sekciją, kuri yra sujungta per didelio stiprumo varžtą. Jis pasižymi lengvo montavimo savybėmis ir gali prisitaikyti prie įvairios sudėtingos lauko vietos.
Čingdao Maotongas plieninis bokštasstiebai ir įvairios plieninės konstrukcijos, pvzkamino bokštas, apsaugos nuo žaibo bokštas, anemometro bokštas, mokymo bokštas, stogo proceso bokštas, vieno vamzdžio bokštas, bioninis medis, integruota bazinė stotis, ryšių bokštas, stebėjimo bokštas, maitinimo bokštas, televizijos bokštas ir kt.
Bokšto dizainasyra svarbi oro perdavimo linijų inžinerinio projektavimo dalis, kuri tiesiogiai įtakoja perdavimo linijų saugumą ir kainą. Pagal statistiką, stulpų ir bokštų kaina sudaro 37% elektros perdavimo linijos statybos kainos. Elektros perdavimo linijos projekte tiesių stulpų ir bokštų dalis bendrame stulpų ir bokštų skaičiuje paprastai siekia 80%, o tai turi didelę įtaką projekto kainai, o kuo ilgesnė linija, tuo akivaizdesnis poveikis. Todėl pagal Orinių perdavimo linijų plieninių vamzdžių stulpų projektavimo technologijos nuostatas, projektavimas turi būti kuo technologiškai pažangesnis ir ekonomiškai pagrįstas, atsižvelgiant į kokybę, saugumą ir pritaikomumą.
Projekto projektinės meteorologinės sąlygos yra tipinės Guangdongo provincijos meteorologinės sąlygos, ty didžiausias vėjo greitis yra 25 m/s, projektinis maksimalus apledėjimas yra 15 mm, minimali temperatūra - 10 â, o maksimali temperatūra yra 40 â .
Remiantis Preliminariais Projekto projekto peržiūros ir patvirtinimo dokumentais, Projektui pasirinktas laidininkas LGJX-240/30 plieno šerdies aliuminio gijos (GB1179-83 techninis standartas), projektinis saugos koeficientas k=5 ir didžiausias darbinis įtempis 52,06N. /mm2. Vienas žaibolaidis yra 5 % aliuminio cinko retųjų žemių lydiniu dengtas plieninis sruogelis GJX-50, kurio saugos koeficientas k=8 ir didžiausias darbinis įtempis 147N/mm2, o kitas – OPGW kompozitinis optinio pluošto žaibolaidis.
Atsižvelgiant į tai, kad projektas yra miesto linija su plokščiu reljefu, skirtingų bokštų vietų horizontalus ir vertikalus tarpatramis nėra išsklaidyti, todėl projektuojant plieninių vamzdžių stulpus naudojamas tarpatramis: horizontalus tarpatramis yra 180 m, vertikalus tarpatramis. yra 200 m, o reprezentacinis atstumas yra 200 m.
Linija pastatyta išilgai miesto planavimo gėlių juostos. Gėlių juosta naudojama medžių, ryšių linijų ir žemos įtampos linijų želdinimui. Tuo pačiu, siekiant miesto grožio, didžiausias vardinis aukštis nustatytas per mažas, o tai neabejotinai apribos plieninių vamzdžių stulpų naudojimą. Tačiau nustačius per didelį maksimalų vardinį aukštį, atitinkamai padidės ir viso bokšto medžiagos indeksas. Atliekant bandomąjį skaičiavimą, vardinis plieninio vamzdžio stulpo aukštis nustatomas taip: vardinis įtempimo kampo aukštis yra 18 m, o tiesios sekcijos vardinis aukštis yra 19-20 m, darant prielaidą, kad bokšto vieno pamato indeksas žymiai nepadidės.
Be to, atsižvelgiant į faktinį tarpatramį, miesto vietovėse, esant sankryžos ir lygaus reljefo sąlygoms, maksimalus vardinis 20 m aukštis gali siekti 200 m, todėl tikslinga kaip maksimalų vardinį aukštį pasirinkti 20 m.plieninio vamzdžio stulpas.
